EduDIC to system pomiarowy oparty na metodzie cyfrowej korelacji obrazu (DIC), zaprojektowany jako podstawowe, niskokosztowe narzędzie dydaktyczne do kształcenia w zakresie doświadczalnej mechaniki ciał stałych oraz badań materiałowych. Ten łatwy w obsłudze system umożliwia wykładowcom akademickim i studentom wykonywanie optycznych pomiarów DIC na potrzeby badań naukowych, warsztatów oraz ćwiczeń laboratoryjnych.

Wykorzystuje on pełny potencjał oprogramowania Istra4D, bez ograniczeń funkcjonalności modułowej, co pozwala na szybkie i łatwe pozyskiwanie danych pomiarowych oraz ich korelację z wysoką dokładnością i precyzją.

EduDIC to kompletny i w pełni wyposażony system pomiarowy, dostarczany z jednym laptopem oraz minimalną liczbą komponentów sprzętowych, co sprawia, że jego konfiguracja jest szybka i łatwa.

System działa w trybie wyzwalania master/slave, co stanowi specjalną konfigurację niewymagającą podłączenia do zewnętrznego kontrolera DAQ. Kamery należy jedynie połączyć ze sobą (w celu wyzwalania) oraz z laptopem (w celu przesyłu danych i zasilania) – i to wszystko! Wydajność pomiarowa systemu EduDIC opiera się na technologii USB3 Vision.

Możliwe jest zastosowanie maksymalnie dwóch kamer CMOS o rozdzielczości 2,3 Mpx (1920 × 1200 px), które mogą pracować z maksymalną częstotliwością 166 Hz przy pełnej rozdzielczości oraz bez ograniczeń pojemności rejestracji.

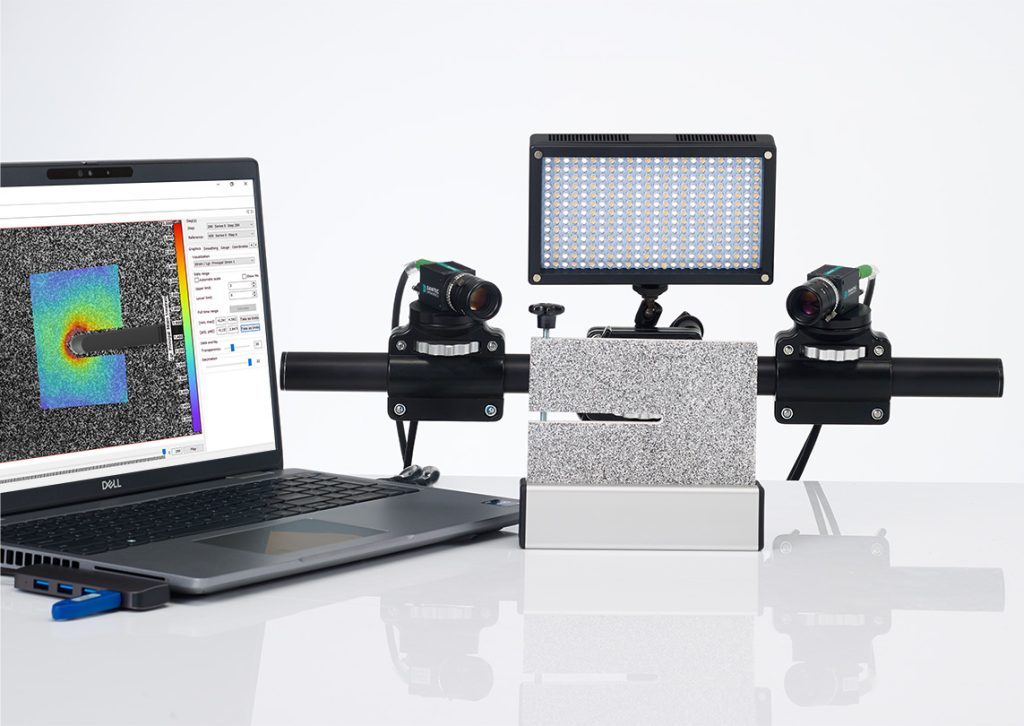

EduDIC to elastyczny i regulowany system pomiarowy, w którym kamery mogą być dowolnie ustawiane i przesuwane na belce montażowej. Dzięki temu użytkownicy mogą stosować różne kąty stereoskopowe i/lub odległości bazowe w celu uzyskania lepszej dokładności pomiarów w płaszczyźnie (in-plane) lub poza płaszczyzną (out-of-plane).

System wyposażony jest w standardowy obiektyw o stałej ogniskowej 25 mm, zapewniający standardowe pole widzenia (FoV) do 200 mm (H) × 125 mm (V) przy odległości od obiektu (DtO) wynoszącej 470 mm.

Broszura EduDIC
