Dylatometry pionowe

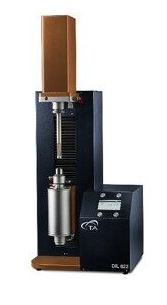

Seria Dylatometrów DIL 820 działa w orientacji pionowej, dzięki czemu jest wyjątkowo przystosowana do badań w trybie spiekania z kontrolowaną szybkością (RCS) i określania parametrów rozszerzalności termicznej próbek, które w innym przypadku byłyby trudne do analizy na klasycznych dylatometrach o konstrukcji poziomej.
Dylatometry pionowe firmy TA Instrument dostępne są w postaci dwóch modeli – DIL 821 i DIL 822, z których każdy jest wyposażony w nowy enkoder optyczny o rozdzielczości 1 nm. W połączeniu z prawdziwym mechanizmem różnicowym DIL822 zapewnia najlepszą możliwą czułość i dokładność pomiaru CTE na rynku.

•
•

W przeciwieństwie do dylatometrii poziomej, konstrukcja pionowa nie wymaga podparcia próbki. Próbka opiera się swobodnie o płytę dolną, a popychacz opiera się na próbce.
Konfiguracja pionowa szczególnie dobrze nadaje się do badań spiekania, a także wszystkich próbek trudnych do badania za pomocą dylatometrów z poziomym popychaczem. Jak na przykład próbki proszkowe i próbki przechodzące przez fazę szklistą podczas testu.
Wyposażone w silnik liniowy zdolny do generowania stałej siły przez cały czas trwania eksperymentu, seria DIL 820 pozwala na uzyskanie możliwie najlżejszej siły niezależnie od zakresu zmian wymiarów próbki.

Cechy wyróżniające dylatometry stykowe pionowe serii DIL 820:
– Bardzo precyzyjna kontrola siły od 0,01 N do 1 N
– Liniowe obciążenie próbki w całym zakresie pomiarowym
– Wolne od dryfu pomiary ∆L o wysokiej rozdzielczości za pomocą opatentowanego przyrostowego enkodera optycznego
– Komora przetwornika położenia doskonale izolowana, ze stabilnością temperatury < 1°C w całym zakresie eksperymentalnym
– Wersje wysokotemperaturowe DIL821HT i DIL822HT pozwalają na analizy od RT do 2000 °C lub od 300 do 2300 °C

Zastosowania dylatometrów pionowych w badaniach:
– ceramiki, metali, tworzyw sztucznych, przemyśle i badaniach materiałowych
– kontroli jakości
– R&D
– parametrów procesowych

Każdy dylatometr TA Instruments precyzyjnie mierzy zmiany wymiarów próbki spowodowane zmianami jej środowiska termicznego

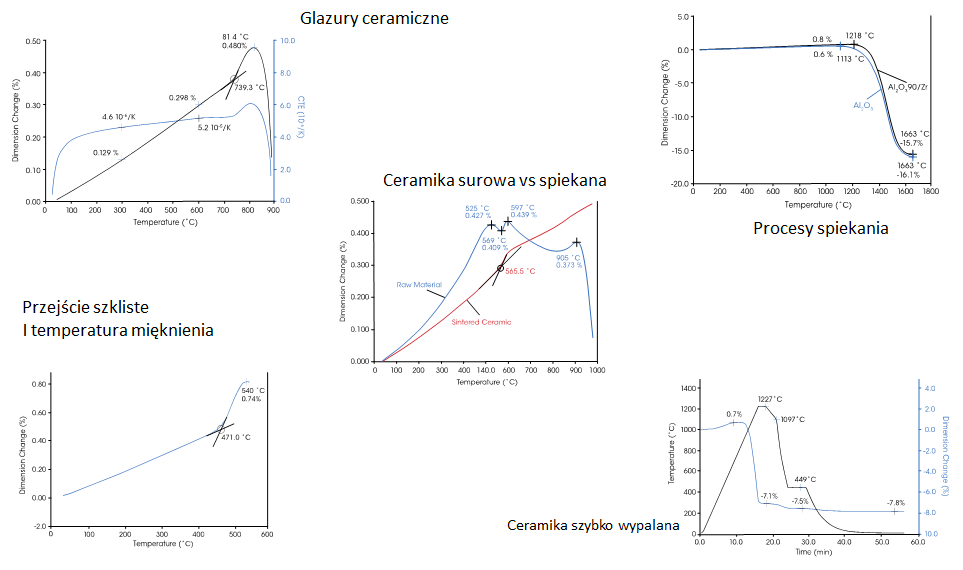

Typowe pomiary:
– rozszerzalność cieplna
– badania wyżarzania
– wyznaczanie przejść fazowych
– przejście szkliste
– punkty mięknięcia
– badania kinetyczne
– badania spiekania, określenie temperatury spiekania, etapu spiekania i spiekania z kontrolowaną szybkością



Dylatometry pionowe są szczególnie użyteczne w badaniach przy dużych szybkościach spiekania oraz materiałów o dużym skurczu.
Nowa funkcja T-RCS (True-Rate Controlled Sintering) oprogramowania WinTA automatycznie koryguje profil ogrzewania, aby uzyskać stałą szybkość spiekania (skurcz w czasie) surowej masy ceramicznej. W przypadku, gdy niezbędny jest pomiar i analiza prawdziwego, bezwzględnego skurczu próbki w czasie rzeczywistym – system True Differential dostępny w modelach DIL 822 i DIL 822HT staje się idealnym rozwiązaniem.
