Spektrometr IR5 do pomiarów w trybach FT-PL i FT-IR
- OPIS PRODUKTU
- BROSZURY

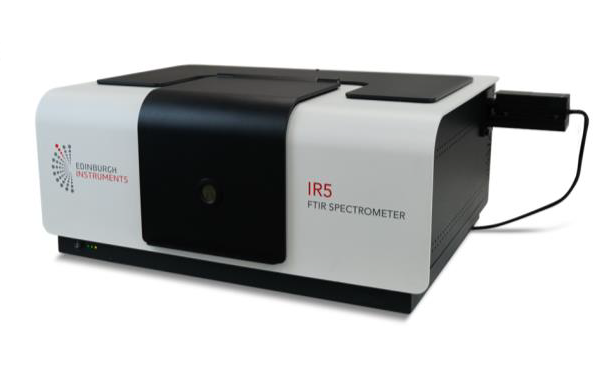

Unikalny na skalę światową spektrometr FT-PL model IR5!
Producent spektrometru – firma Edinburgh Instruments.
Spektroskopia fotoluminescencyjna w zakresie średniej podczerwieni (MIR PL, 2 μm – 25 μm) jest szeroko stosowana w badaniach półprzewodników oraz materiałów emitujących w Mid-IR, używanych do projektowania laserów lub innych źródeł promenowania.
Większość zastosowań fotoluminescencji obejmuje rejestrację światła w zakresie widzialnym dlatego spektrometry fotolumiscencyjne najczęściej są urządzeniami dyspersyjnymi, posiadające monochromatory. Do pomiarów luminescencji w Mid-IR zwykle się stosuje spektrometry dodatkowo wyposażone w odpowiednie detektory IR oraz siatki dyfrakcyjne. Jednak w tym zakresie spektrometr FT-PL dostarcza większą czułość w pomiarach.

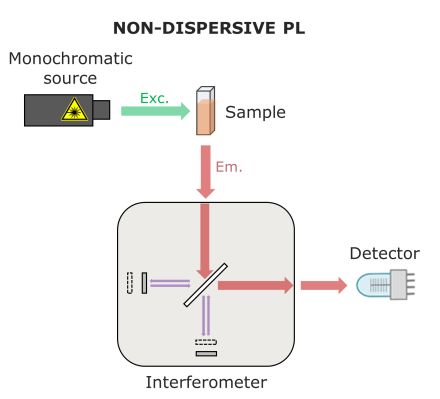

W odróżnieniu od konwencjonalnych spectrofluorymetrów, spektrometr FT-PL IR5 wykorzystuje interferometr w celu rejestracji widma luminescencji w podczerwieni dla badanej substancji. Interferometr rejestruje pełne widmo w jednym pomiarze bez konieczności stosowania monochromatora, poprzez tworzenie obrazu interferencyjnego pomiędzy dwóch wiązek.
Spektrometry FT-PL IR5 dostarczają następujące zalety w pomiarach:
Redukcja szumów
W niedyspersyjnym spektrometrze FT-PL, całe widmo jest zbierane na raz. Detektory z zakresu Mid-IR zwykle rejestrują również szum gaussowski (właściwość wszystkich analogowych detektorów podczerwieni). Schemat rejestracji całkowitego widma na raz umożliwia zwiększenie stosunku sygnału do szumu.
Większa przepustowość optyczna układu
W spektrometrach dyspersyjnych wykorzystuje się szczeliny o określonych szerokościach aby uzyskać odpowiednią rozdzielczość na widmie. Ale system traci światło, które nie przeszło przez szczelinę tym samym redukuje stosunek sygnału do szumu. W spektrometrach FT-PL rozdzielczość jest kontrolowana przez drogę, którą pokonuje światło w interferometrze. Aby zapewnić światło w pełni skoligowane, stosuje się aperturę Jacquinota tak aby ograniczyć rozmiar plamki źródła światła. Ta apertura jest okrągła co zapewnia większą przepustowość a więc większy stosunek sygnału do szumu.
Większa ilość energii rejestrowanej dla zakresu większych długości fal
Spektrometry FT-PL rejestrują interferogram w jednostkach centymetrów. Transformacja furierowska umożliwia przetwarzanie widma do jednostek centymetrów odwrotnych dla stałej wartości pasma przepuszczania wyrażonej w cm-1. Dla porównania, spektrometry dyspersyjne rejestrują widmo bezpośrednio w jednostkach nanometrów dla stałej wartości pasma przepuszczania wyrażonej w nm. Stałą wartość Δλ oznacza to że podczas skanowania w stronę większych długości fal, rejestrowane okno energetyczne staje się co raz mniejsze, prowadząc do mniejszych poziomów sygnału.

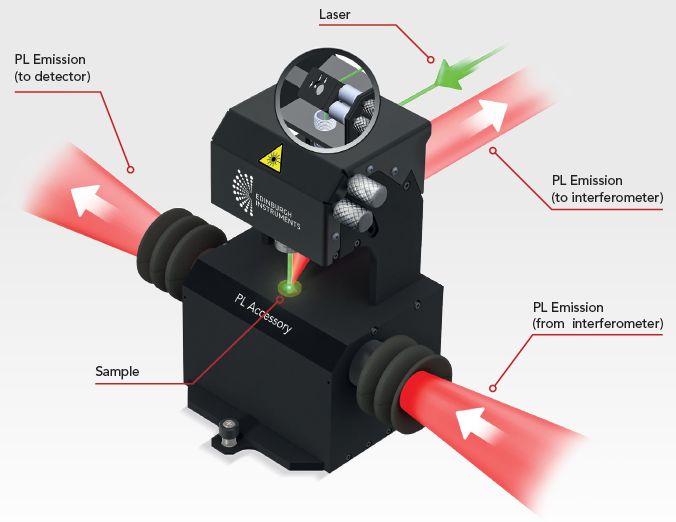

W spektrometrze IR5 z przystawką FT-PL widma emisyjne zbierane >100 szybciej niż przy konwencjonalnym spektrometrze dyspersyjnym. Daje to dodatkową zaletę zminimalizowania czasu ekspozycji próbek i ich degradacji w wiązce laserowej.
Spektrometr IR5 równocześnie z pomiarami fotoluminescynymi dostarcza szerokie możliwości w pomiarach widm FTIR w trybie transmisji oraz metodą ATR. Dostępne są akcesoria do badań ciał stałych i cieczy oraz kontroli temperatury w trakcie pomiarów.
Zapraszamy do obejrzenia wideo prezentacji o spektrometrze IR5:

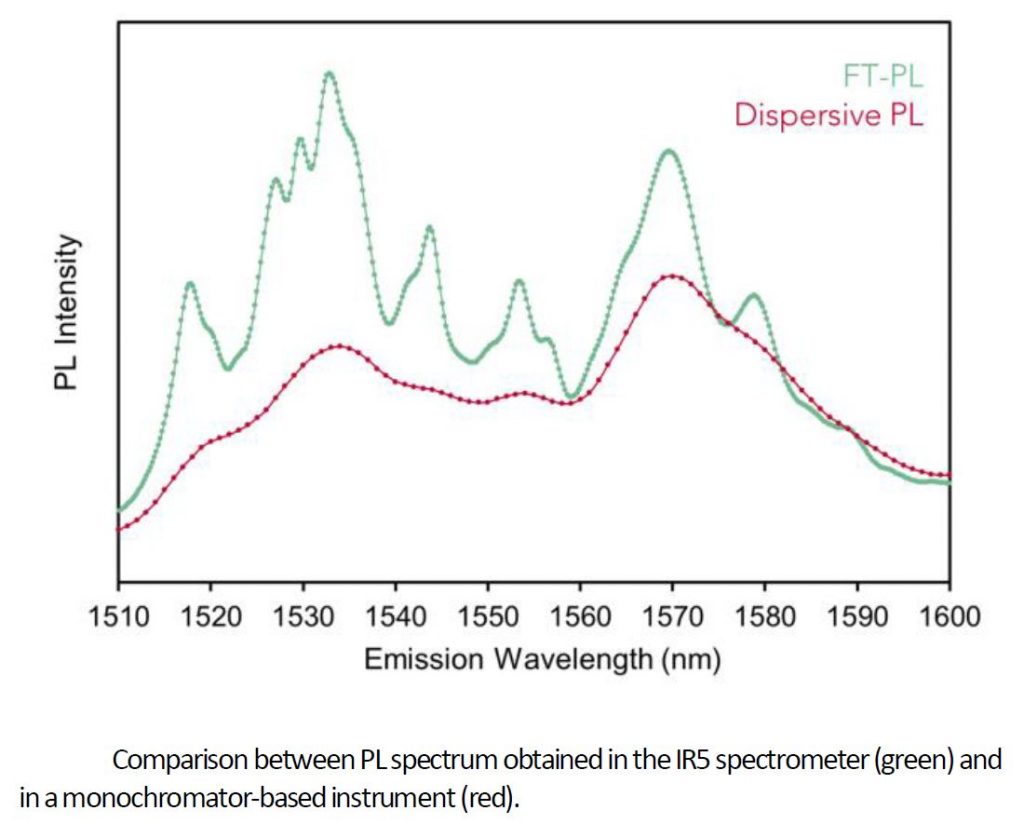

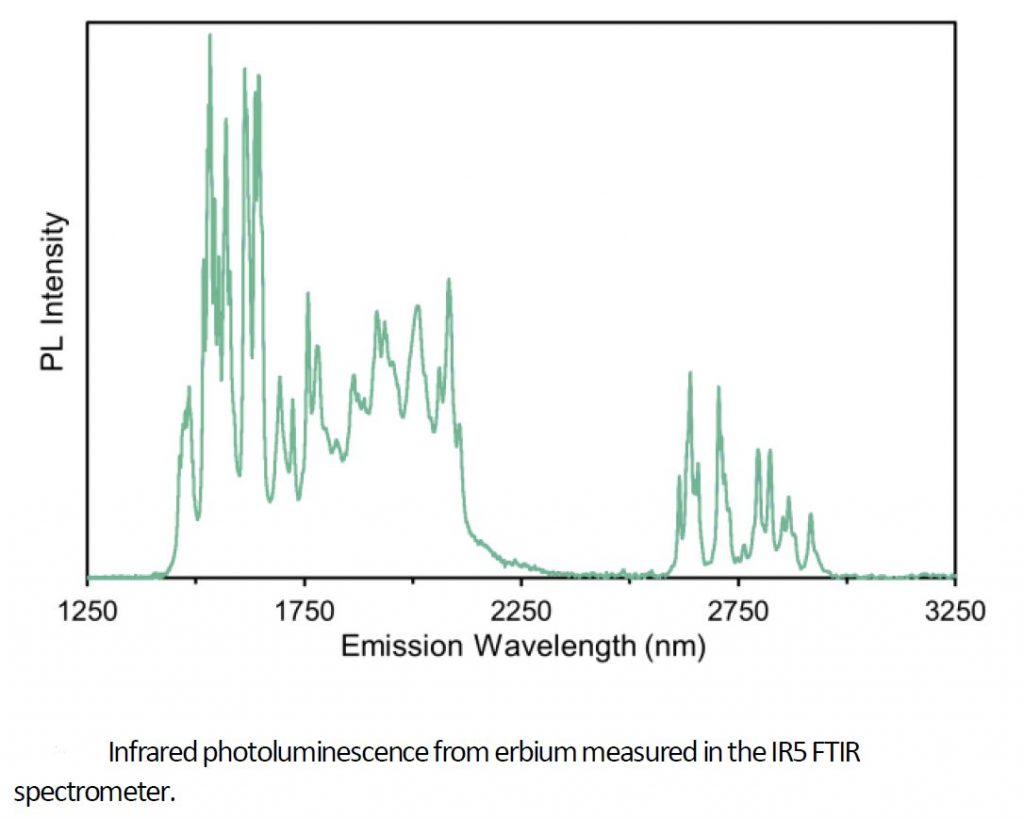

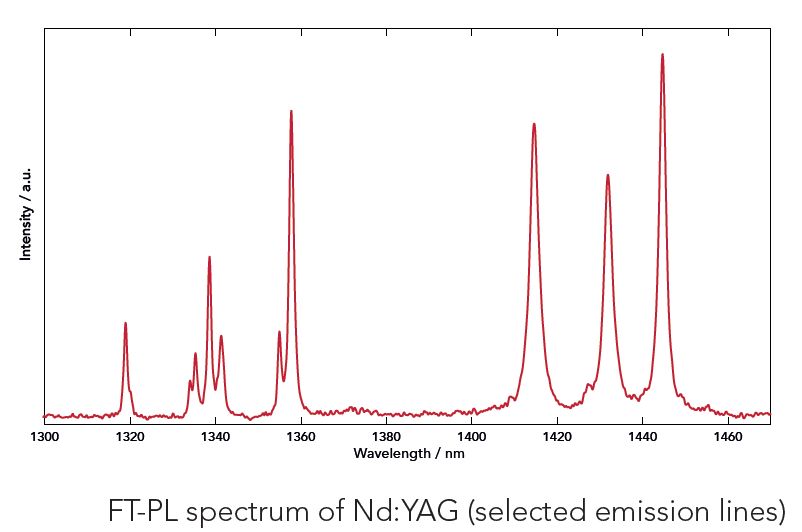

Przykładowe wyniki dla fotoluminescencji w zakresie bliskiej i średniej podczerwieni otrzymane za pomocą IR5:
